PI05 - Réalisation de cartes électroniques de gestion de solutions photovoltaïques et électroluminescentes








Mots-clé

Photovoltaïque-Batteries lithium-Electroluminescents-Android-Bluetooth

Millésime

2013-2014

Entreprise

DRACULA TECHNOLOGIES

Equipe projet

FIGUET Benoit
GERBERT-GAILLARD Eva
JANUSZCZAK Alexandre

Contexte du projet

Dracula Technologies est une startup spécialisée dans l’impression numérique de cellules photovoltaïques et panneaux électroluminescents souples.
Désireux de relier leurs deux Technologies, Dracula souhaite concevoir des cartes électroniques permettant la recharge de batteries lithium à l’aide de panneaux photovoltaïques souples, et l’alimentation par cette même batterie de plusieurs panneaux électroluminescents ainsi que d’un port USB (pouvant servir à la recharge d’appareils nomades).

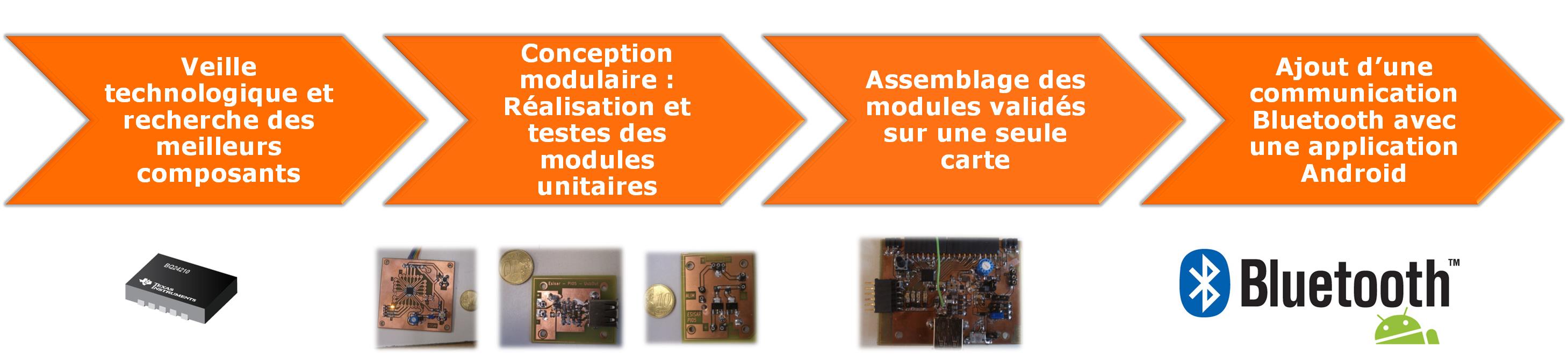

Méthodes et développements



  • Utilisation de SOC : Recherche du meilleur compromis taille, performance et coût
  • Détection des erreurs simplifiée et meilleure compréhension des composants
  • Réalisation d’une carte mère avec deux cartes filles compatibles en fonction des utilisations
  • Ajout de jauges de tensions et courants permettant de communiquer le bilan des puissances à une application mobile

Résultats et conclusion

Réalisation de 3 cartes électroniques différentes :
  • Carte Sangsue :
    • Recharge solaire d’une batterie avec rendement > 90%
    • Possibilité de recharge de la batterie par µUSB secteur
    • Consommation au repos : 260µA
    • Alimentation d’un port USB
    • Compatibilité avec cartes filles 1 électroluminescent et 8 électroluminescents
    • Programmation de séquences lumineuses
  • Carte Nosferatooth:
    • Mêmes fonctionnalités que la sangsue
    • Communication Bluetooth avec application Android
    • Monitoring des courants entrants et sortants de la carte sur l’application
    • Programmation de séquences lumineuses via l’application
  • Carte Custom:
    • Recharge solaire faible tension d’une batterie avec rendement très élevé
    • Possibilité de recharge de la batterie par µUSB secteur
    • Consommation au repos très faible
    • Alimentation d’un port USB de sortie
