PI15 - Développement d’un routeur Zigbee intégrant de la diversité d’antennes et gain ajustable






Mots-clé

Routeur Zigbee, diversité d’antennes, limitation d’émission de puissance, NFC

Millésime

2013-2014

Entreprise

SCHNEIDER ELECTRIC

Equipe projet

AL ASMAR Abed al Kader
BARNEOUD Héline
SCHALLER Sébastien

Contexte du projet

Schneider Electric utilise la technologie de communication sans fils Zigbee dans ses produits où l’utilisation d’un bus filaire n’est pas adaptée. Pour avoir un réseau de communication sans fil robuste et fiable, Schneider Electric souhaite développer un routeur Zigbee qui fera l’interface entre l’intérieur du tableau électrique et l’extérieur.

Méthodes et développements

Travail effectué par l’équipe projet :
  • Définir les besoins et les attentes du projet.
  • Elaborer un cahier des charges.
  • Définir l’architecture du démonstrateur.
  • Dimensionner les composants nécessaires.
  • Prendre en charge les étapes de conception, schématique, routage, réalisation par un sous traitant et tests de la carte électronique.
  • Définir les recommandations et spécifications pour l’intégration mécanique.
  • Définir les spécifications de l’application NFC et les documents permettant l’interfaçage.
  • Développement du firmware de l’applicatif
  • Tests et validation du démonstrateur final

Tous les éléments du projet ont fait l’objet d’un protocole de tests (carte, programme, application).

Résultats et conclusion

Une phase de recette et de transfert technologique aura lieu avec l’entreprise . Un prototype du routeur sera réalisé.

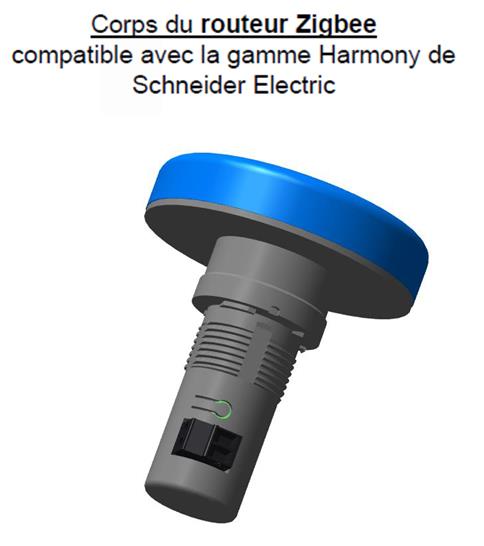

Le routeur sera alimenté en 24V et se montera en façade du boitier métallique des panneaux électriques.

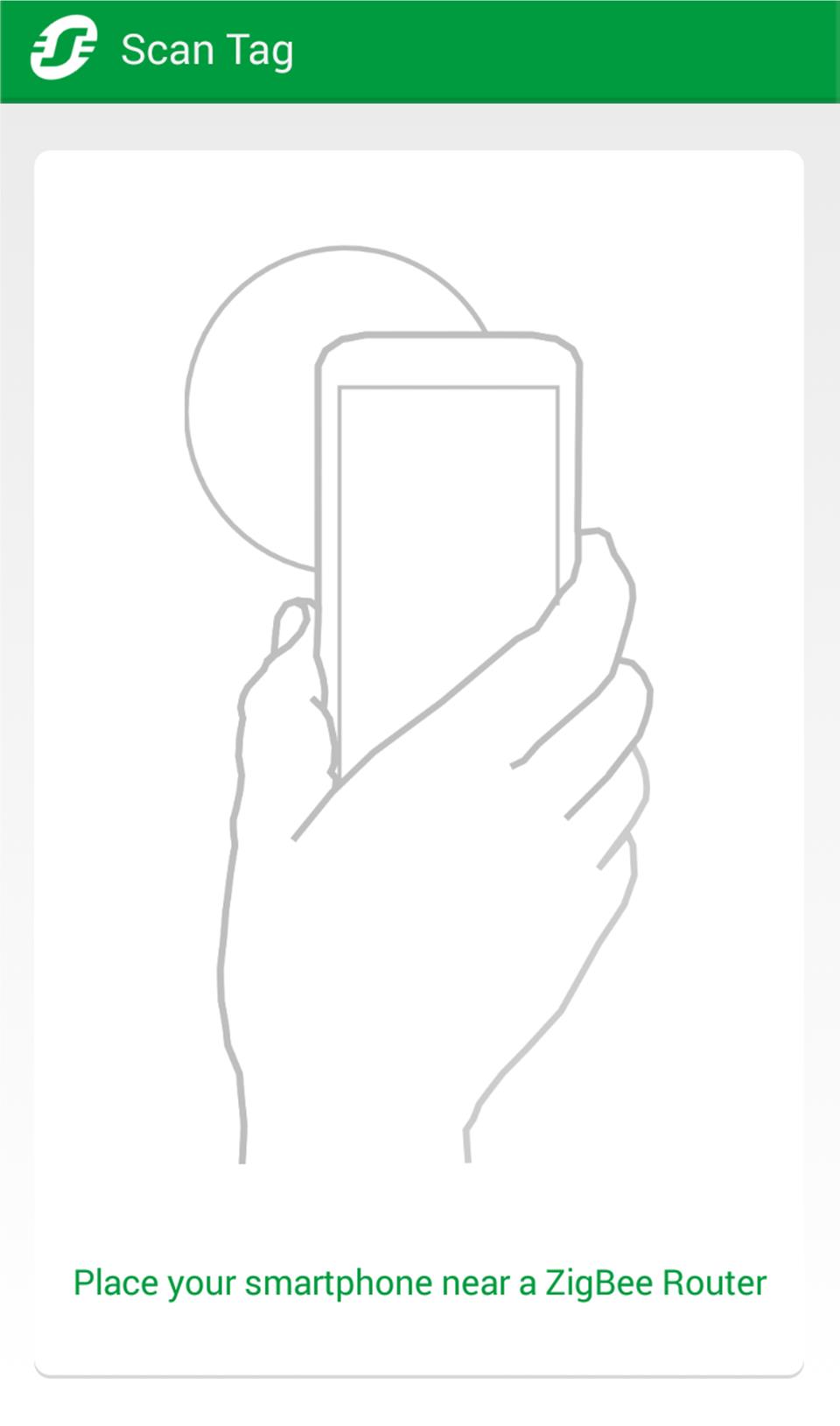

Via l’application NFC, il est possible de choisir l’antenne d’émission (la fonctionnalité de diversité d’antennes en émission risque de ne pas être développée par manque de temps) et l’antenne de réception, de même que la puissance d’émission réglable en sortie du transceiver.
L’application NFC permet d’accéder à des fonctionnalités additionelles du routeur telle que la mesure et l’enregistrement des températures dans la mémoire du routeur.




mise à jour le 23 juillet 2014
